PICKUPS SERIE TB68 PERCUSIÓN

La electrificación de la percusión
A excepción de los conciertos de música clásica en sus múltiples formas o audiciones de cualquier otro tipo de música realizadas en pequeños auditorios, en las grandes salas de concierto la mayoría de los instrumentos musicales, entre ellos la percusión, necesitan soporte eléctrico (micrófonos o pickups) si lo que deseamos es obtener un confortable nivel sonoro.

Kit TB68/TM-J.RALLO. Pastillas TAV Pickups TAV instalados en las tablas Pickup percusión TAV-TB68/1P

Incluso, en pequeñas salas la electrificación, sin ser estrictamente necesaria, es muy útil pues nos permite un mayor control sobre la acústica del local. Además, en muchas ocasiones, podemos obtener un sonido más equilibrado gracias a los diversos dispositivos de audio profesional existentes. Por todas estas razones, en la actualidad, no hay auditorio, por pequeño que sea, que no disponga de su sistema de amplificación y ecualización.

Contenido de los kit's serie TB68 percusión
  • Opción A: Un pickup con cable 20cm. y conector RCA con velcro.
  • Opción B: Dos pickups con cables 40cm. Micromix y salida RCA.
  • Cinta autoadhesiva ambas caras. (Modelos TB68/1P y TB68/2P)
  • Hoja de características.
  • Estuche de madera.

  • Opcional:. Cable alargador blindado 3m. con RCA macho y jack standard.

Los engorrosos micrófonos
Independientemente de la calidad que pueda ofrecer un micrófono profesional, estos dispositivos presentan algunos inconvenientes:

  • El espacio ocupado por el micrófono y su soporte.
    Su presencia en el escenario y delante del músico ha sido aceptada desde el mismo día de su invención. Para la voz es practicamente imprescindible, al igual que para muchos instrumentos musicales. No obstante, hemos de reconocer que en determinadas situaciones no dejan de ser un serio inconveniente: cables, soportes y jirafas de todo tipo impiden que el músico pueda moverse con total libertad.

  • Las condiciones acústicas.
    Un micrófono no solamente recoge la señal directa del instrumento. Además, también registra el sonido indirecto. Es decir, aquel que proviene de la reflexión en las paredes, techo, suelo, etc. del auditorio. Es cierto que podemos utilizar micrófonos unidireccionales, los cuales, pueden atenuar este defecto. Aún así, junto con la señal directa del instrumento también se recogen señales de reflexión que coinciden en dirección con la primera señal. De esta manera, los altavoces del local reproducen el sonido del instrumento más las señales provenientes de la acústica del local. Con lo cual, el efecto de las resonancias, reverberación y ecos del auditorio se intensifican.
    Al utilizar una pastilla o pickup, el sistema de amplificación sólo emite la señal del instrumento, que será la que se amplifica realmente. Es evidente que el oyente recibirá esta señal más la producida por la acústica del local pero, al no existir micrófonos, la señal acústica resultante (directa más reflejada) no entra en el sistema de amplificación con lo cual se obtiene un mejor sonido.

  • Los acoplamientos (Efecto Larsen).
    Todos conocemos ese nefasto fenómeno utilizando micrófonos. Incluso, aún utilizando micrófonos direccionales, si aumentamos su sensibilidad llega un momento en que empiezan aparecer ruidos y pitidos que se convierten en la pesadilla, tanto del músico como del técnico de sonido.
    También, es cierto que el efecto Larsen puede presentarse con las pastillas de electrificación. Aunque, también, no es menos cierto que este defecto sólo aparecerá con niveles de presión sonora mucho más elevados.

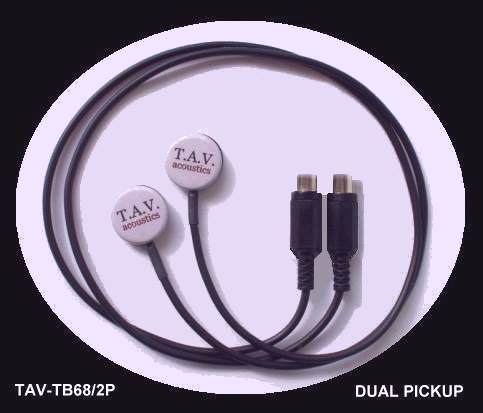

Dual pickup. www.tav.net

El pickup o pastilla profesional
Para que un pickup pueda sustituir al micrófono convencional colocado delante del instrumento, es necesario que sus características técnicas se encuentren al mismo nivel de calidad que ofrece un micrófono profesional. Veamos las más importantes.

  1. Distorsión
    La distorsión, especialmente la no lineal, debe de mantenerse en los niveles aceptados actualmente para los micrófonos.

  2. Respuesta de frecuencia
    La respuesta de frecuencia ha de ser lo más plana posible. En modelos comerciales de mediados del siglo pasado, la respuesta de frecuencia dejaba mucho que desear, no tanto por la extensión sino principalmente por sus irregularidades.
    Utilizando nuevos materiales para el amortiguamiento/corrección de las resonancias, en la actualidad los pickups de calidad profesional presentan una respuesta de frecuencia razonablemente plana.

  3. Relación señal/ruido
    La relación señal/ruido de las pastillas actuales es comparable a la de los mejores micrófonos. Hemos de tener presente que, tanto en cualquier tipo de micrófono como, también, en las pastillas magnéticas o piezoeléctricas, pueden aparecer ruidos y zumbidos que no provienen del elemento activo sino de las conexiones, cables, mala adaptación, etc.

  4. La amplitud vibratoria
    Dada la elevada amplitud vibratoria de la mayoría de los instrumentos de percusión, la señal eléctrica resultante también será elevada respecto a un micrófono y, por lo tanto, en algunos casos podría ser conveniente utilizar entradas de baja sensibilidad.
Pastillas pickup TB68/T J.Rallo
Set de pastillas pickup especialmente diseñadas para la tabla e instrumentos similares. Muy Fáciles de instalar. El conjunto se compone de dos pickups (con pestañas de fijación) , un micromixer tipo RCA y un cable alargador de tres metros.

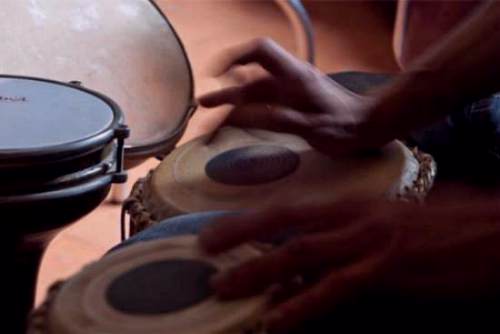

Jordi Rallo probando las tabla electrificadas. www.tav.net Jordi Rallo probando las tabla electrificadas. www.tav.net

La impedancia eléctrica del set TB68/T J.Rallo
Las unidades piezoeléctricas presentan una impedancia aproximada de 22K ohmios. Son, pues, dispositivos con una impedancia de salida media-alta. El valor de la impedancia utilizando el micromix, se reduce a 11K ohmios aproximadamente puesto que la labor de este dispositivo es conectar las señales tabla-baya en paralelo.
Es conveniente conectar este tipo de pastilla pickup a dispositivos electrónicos que presenten entradas de alta impedancia. La mayoría de amplificadores tipo combo, mezcladores, cajas de efectos, etc. presentan esta característica.

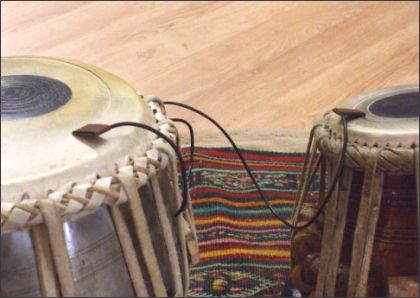

Mezcla de las señales de las pastillas y pickups de TAV con el micromix Detalle de las pastillas pickups instaladas.

Instalación del set TB68/T J.Rallo en las tablas
La instalación de los pickups es fácil, pues sólo se trata de introducir la pestaña del pickup debajo del primer parche. Dicha pestaña es lo suficientemente plana para no deformar, en absoluto, la piel del parche. Por otra parte, la tensión de éste permite mantener al pickup fijo, sin vibraciones indeseables. Es conveniente ir tanteando la posición de los pickups hasta conseguir el mejor sonido.

El pickup TB68/1P en el hang drum, berimbau y otros instrumentos
Utilizando el pickup TB68/1P podemos electrificar, de forma muy simple, cualquier instrumento de percusión colocando el pickup sobre el elemento vibrante, caja de resonancia, parche, etc.

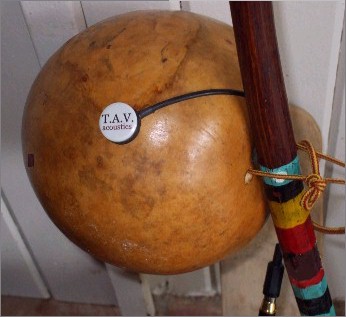

El hang El berimbau

La conexión de instrumentos
Con dos instrumentos de percusión, tal como ocurre con las congas, bongos, tabla, etc. necesitaremos dos pickups. En este caso concreto, la manera más simple de conexión es utilizar un cable blindado en Y, es decir, con dos entradas y una salida, por ejemplo, el micromix.

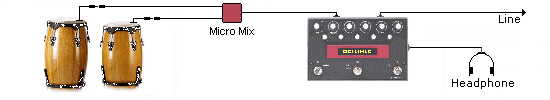

Pastillas y pickups de www.tav.net Utilizando un micromix

El inconveniente que tiene esta alternativa es que no podremos regular de forma independiente el sonido de los dos instrumentos. En este caso, el control, tanto del volumen relativo, ecualización y/o efectos será el mismo para las dos partes, siempre realizado desde el mezclador central, fuera del alcance del músico. Una alternativa muy barata es utilizar un mezclador pasivo, aunque esta disposición únicamente le permite al músico el control independiente del Mezclador pasivo volumen y nada más. La ecualización y/o efectos tendrá que realizarse desde la mesa de mezclas principal, lo cual, no dejará de ser un inconveniente para algunos músicos. Por otra parte, con este tipo de mezcladores se ha de ir con cuidado en lo que respecta a la impedancia de entrada, zumbidos y ruidos de fondo, por lo tanto, debe considerarse como una solución de compromiso.
La disposición más eficaz es, entonces, sustituir el micromix o mezclador pasivo por un pequeño mezclador convencional. Si, además, añadimos un procesador con salida de auriculares, el músico podrá tener control total sobre el sonido de su instrumento.


La conexión de varios instrumentos
Es, de hecho, el último caso del apartado anterior pero con más pickups conectados a un mezclador con múltiples entradas y procesador.

Pastillas pickups de www.tav.net para múltiples instrumentos de percusión
Detalles de instalación de la serie TB68/1P y TB68/2P
La series TB68/1P y 2P disponen de una base de caucho. Su fijación se realiza utilizando cinta adhesiva por ambas caras o cola de impacto para fijaciones definitivas. Podemos adherirlo en el extremo del parche o, incluso, en algunos casos, en la parte superior del cuerpo del instrumento.
Si deseáramos quitar el pickup procederemos a despegarlo del parche con delicadeza. Incluso, para facilitar el despegue, podemos ir introduciendo muy lentamente entre pickup y parche una tarjeta de cartón rígido o plástico, lo cual facilitará la operación sin dañar ningún elemento. Recordemos que antes de volver a adherir el pickup, las superficies de contacto deberán encontrarse limpias de cualquier resto del adhesivo anterior.
En cuanto al poder de adherencia, adjuntamos dos tipos distintos de cinta adhesiva:
  • La primera, de color amarillo, posee una adherencia media. Es útil para ir tanteando la mejor posición de la pastilla desde el punto de vista acústico. Si realizas esta prueba, no aprietes con fuerza el pickup sobre la superfície hasta que estés seguro de la posición escogida. En caso contrario, te costará despegarlo.
    En la mayoría de casos, la adherencia conseguida con este tipo de cinta es suficiente para mantener fijada la pastilla.

  • La segunda, de color naranja, tiene alta adherencia y sólo debe utilizarse si la fuerza de agarre del primer tipo no fuera suficiente, según sea el material y acabado de la superficie, grado de limpieza de la zona de contacto, etc.
    Dado el mínimo espesor de la cinta que viene por defecto en el pickup, no es necesario retirarla para incorporar la de color naranja, aunque si que es imprecindible eliminar el papel encerado protector de color amarillo que la recubre dejando al descubierto la superficie de color blanco de la cinta.

Importante: Algunas veces resulta laborioso quitar el papel encerado protector sin llevarse la cinta propiamente dicha. La mejor forma de separarlos es utilizar la punta de un cutter o aguja introducida poco a poco entre ellos.


Pasos a seguir para reponer la cinta adhesiva después de un uso prolongado:

  1. Primero de todo deberás retirar la cinta usada y limpiar las superficies de contacto, tanto del instrumento como del pickup, quitando cualquier resto de adhesivo. Asegúrate de que las superficies de contacto se encuentren completamente secas, limpias de polvo y humedad.
  2. Recorta una porción de la cinta adhesiva, doble cara, la cual, permita cubrir la superficie de contacto del pickup.
  3. Retira, en una de las caras de la cinta adhesiva, el papel encerado protector.
  4. Seguidamente, adhiérela en la superficie de contacto del pickup realizando cierta presión con los dedos.
  5. Recorta la parte sobrante.
  6. Quita el papel encerado de la otra cara cuando vayas a adherir el pickup sobre el instrumento.
Ante cualquier duda, puedes escribirnos o llamarnos por teléfono. Nosotros intentaremos ayudarte.

La posición del pickup en el parche o superfície del instrumento
En las primeras pruebas pudimos observar que el sonido recogido y reproducido por los altavoces variaba de timbre según en que zona colocábamos el pickup. Es dificil conseguir un parche absolutamente uniforme. Incluso, que la tensión sobre éste sea la misma en toda su periferia. Por estas razones, es comprensible que el sonido varie algo al cambiar la posición del pickup, sobretodo en la tabla.
La búsqueda de una buena posición del pickup es una interesante labor exclusiva del ejecutante. Su objetivo, conseguir el sonido que mejor le satisfaga. El pickup quedará fijado en la periferia del parche con la cinta adhesiva por ambas caras que suministramos.


Respuestas comparativas en tiempo real
En la siguiente fotografía podemos observar el espectro del tambor anterior en un momento de la ejecución.

Respuesta comparativa: sonómetro (blaco) con pickup de baja calidad (azul) Respuesta comparativa: sonómetro (blanco) con pickup TAV (azul)
En la fotografía número 1 La gráfica de color blanco es el espectro real producido y recogido con un sonómetro para su análisis. La gráfica de color azul es la respuesta obtenida en el mismo momento de la ejecución utilizando un pickup de serie de bajo precio.

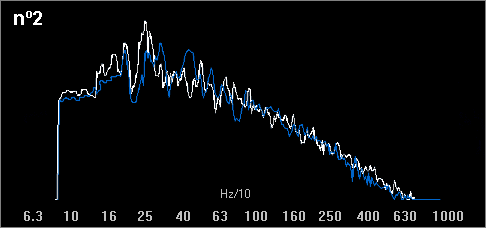

Seguidamente, en la fotografía número 2, podemos observar el espectro de frecuencia recogido, color azul utilizando un pickup de calidad (TAV-TB68). Como vemos, la respuesta obtenida es muy parecida a la recogida con el sonómetro.

CARACTERÍSTICAS GENERALES

Voltaje de salida: 20mV a 150mV aprox. según instrumento y/o modo de ejecución.
Conexiones: RCA + JACK 1/4".

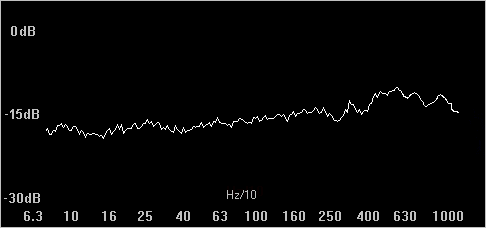

Respuesta de frecuencia: Ver la siguiente gráfica:


Modelos standard:

Pickup TB68/1P (Un pickup)
Tamaño: diámetro: 22mm. altura: 6mm. aprox.
Impedancia eléctrica: 22K ohmios aprox. (1Khz).
Fijación: cinta autoadherente.
Cable pickup: blindado 0,2m. con RCA.
Cable alargador: 3m con RCA y Jack 1/4".

Pickup TB68/2P (Dos pickups)
Tamaño: diámetro: 22mm. altura max: 6mm.
Impedancia eléctrica: 12K ohmios aprox. (1Khz).
Fijación: cinta autoadherente.
Cables pickup: blindados 2 x 0,4m. con RCA's.
Cable alargador: 3m con RCA y Jack 1/4".

Modelos específicos:

Pickup tablas TB68/J.Rallo (Dos pickups)
Tamaño pestañas: 15x12mm. y 20x15mm.
Impedancia eléctrica: 12K ohmios aprox. (1Khz).
Blindaje E.M. reducción del ruido de fondo.
Fijación: mediante pestaña.
Cable pickups: blindados 2 x 0,4m. con RCA's.
Cable alargador: 3m con RCA y Jack 1/4".

Pickup TB68/PK (Un pickup)
Pakhawaj y otras percusiones.

Dimensión de la pestaña: 15 x 12 mm.
Impedancia: 24K ohmios. (1Khz).
Blindaje E.M. reducción del ruido de fondo.
Fijación: mediante la pestaña o cinta autoadherente.
Cable pickup: blindado 0,4m. con RCA
Cable alargador: 3m con RCA y Jack 1/4".

Pastilla pickup TAV TB68/1PS en un pequeño tambor Pastilla pickup TAV TB68/1PS en un pequeño tambor

Para saber más...
Si lo deseas, puedes utilizar nuestro formulario de contacto para consultarnos cualquier asunto relacionado con nuestros pickups en particular y la electrificación de instrumentos musicales en general.
