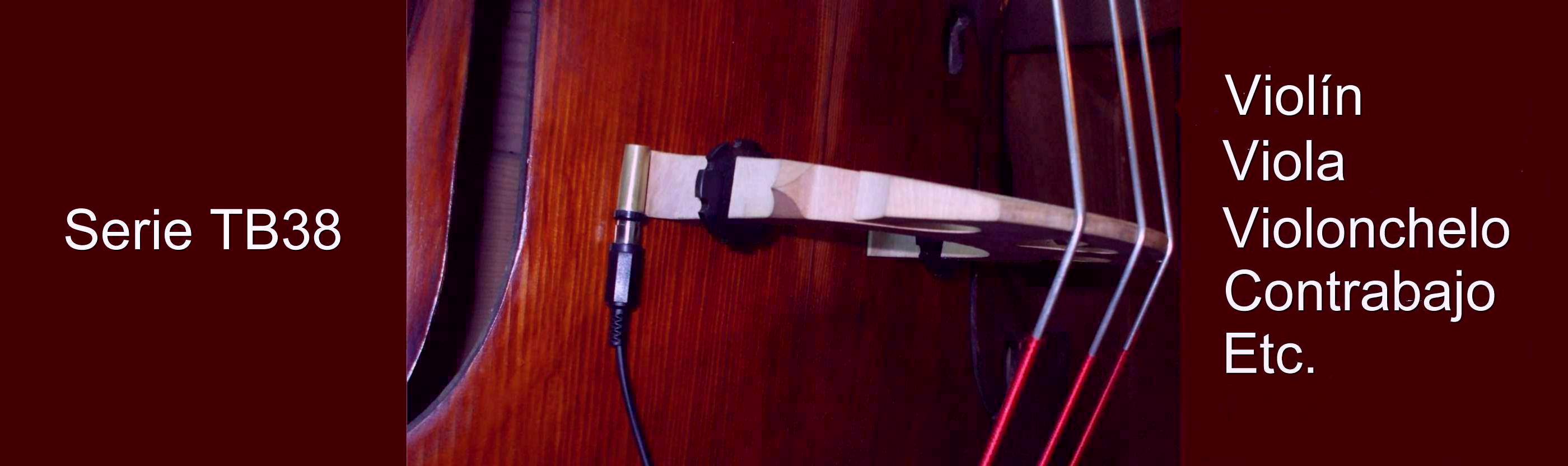

Pastillas Pickup serie TB38
Cuerda, frotada o punteada.
Violín, viola, chelo, contrabajo, sitar...


Pastillas violín y viola
Pastillas pickup diseñadas para trabajar con la carga producida por las tensión de las cuerdas sobre el puente. En estas condiciones el pickup queda fírmemente posicionado debajo de su pata izquierda sin necesidad de realizar ningún retoque en el puente. Por lo tanto, no es necesario utilizar ningún tipo de adhesivo.

Pickups TAV. Detalle del pickup TB38-VS en el violín. Pastilla violín. Pickup TB38/custom para violin con puente incorporado. Pastilla violín. Fijación pickups  en el contrabajo, violonchelo y viola de gamba

TB38/VSA: El standard para violín y viola.
Superficie de apoyo para el pie izquierdo del puente: 12,5mm. x 5,5mm.
Impedancia eléctrica: 16 K ohmios aprox. (1Khz).
Cable pickup: blindado 23cm. (violín). 25cm. (viola) con conector RCA hembra fijado con velcro.
Conexión amplificador: cable blindado 3m. con conector RCA macho y jack standard.

    TAV pickup. La pastilla violin TB38/VS debajo del puente TAV pickup. La pastilla violin TB38/VS

Las operaciones de instalación a realizar por el músico son:
  1. Destensar las cuerdas para permitir levantar el lado izquierdo del puente sin demasiado esfuerzo (mirando el instrumento de frente).
  2. Cuando qqueramos situar el cable del pickup por encima del cordal, deberemos pasar el pickup entre las dos cuerdas centrales.
  3. Levantar el pie izquierdo para situar la membrana del pickup justo debajo.
  4. Volver a tensar las cuerdas.
Para fijar el conector en el violín o la viola tenemos tres alternativas de fijación:
  • El conector, con velcro incorporado, puede autoadherirse en un lado del instrumento.
  • También, podemos siruar el conector en la parte inferior de algunas barbadas del tipo Guarnerius.
  • En algunos casos, cuando la barbada es pequeña (no del tipo Guarnerius), el conector podría situarse sobre el cordal.

Dos modos de fijación del conector, en un lado o debajo de la barbada

Finalmente, el cable del pickup puede fijarse, con la ayuda de dos bridas de plástico, sobre el cordal o debajo de él. En general, no es conveniente dejar suelto el cable ya que podría entrar en vibración al apoyarse sobre la tapa del instrumento.

MUY IMPORTANTE.
Si desearas retirar el conector del pickup adherido en el instrumento, hazlo muy lentamente. De esta manera, evitarás crear una fuerza de reacción excesiva sobre su barniz. (Acuérdate de las leyes de Newton... acción > reacción...)

Pastillas violonchelo y contrabajo
La pastilla pickup se coloca debajo de la pata izquierda del puente (mirando el instrumento de frente) quedando firmemente sujeto gracias a la tensión de las cuerdas. El conector de salida se encuentra adosado al sensor, lo cual, facilita la instalación.

TB38/CH: Violonchelo
Superficie de apoyo: para el pie izquierdo del puente con medidas de 24 a 27mm. x 12mm.
Impedancia eléctrica: 24K ohmios aprox. (1Khz).
Conexión pickup: conector adosado RCA más cable blindado 3m. con jack 1/4".
Acabado: cuerpo metálico forrado con polypiel.

TAV Pickups - Pastilla violonchelo TAV Pickups - Pastilla contrabajo TB38/CH

TB38/CB: Contrabajo
Superficie de apoyo para el pie izquierdo del puente: 46mm. x 24mm.
Impedancia eléctrica: 15K ohmios aprox. (1Khz).
Conexión pickup: conector adosado RCA más cable blindado 3m. con jack 1/4".
Acabado: cuerpo metálico forrado con polypiel.

Contenido de los kit's serie TB38
  • Pickup con conector RCA adosado (sólo chelo y contrabajo) o salida standard por cable (violín y viola).
  • Cable alargador blindado 3m. con conector RCA y jack standard 1/4".
  • Hoja de características.
  • Estuche de madera.

MUY IMPORTANTE.
Estos pickup diseñados para el violín, viola, chelo y contrabajo, han de instalarse en el instrumento tal como se entregan de origen, sin manipularlos en absoluto para darles forma, doblarlos, puesto que, en caso contrario, es muy posible que reduzcamos drásticamente la sensibilidad o, incluso, dejen de funcionar. Son pickups de calidad diseñados para instalarlos en el instrumento de forma permanente o durante largos períodos de utilización. Por otra parte, si tocamos en acústico, la calidad del sonido no se verá mermada por la presencia del pickup.

Pastillas pickup a medida
Pickups profesionales a la medida del músico y el instrumento para insertar debajo del puente en todo tipo de instrumento musical de cuerda con el puente móvil. En este caso, el pickup queda fírmemente posicionado debajo de su pata izquierda, gracias a una fina pestaña de latón de 0,2mm. de espesor, sin necesidad de realizar ningún retoque en el puente.
El pickup a medida "Custom", según especificaciones del cliente, es una interesante opción para aquellos músicos, constructores o restauradores que deseen adaptar un sensor a alguno de sus instrumentos musicales, sean de cuerda punteada o frotada.

Viola de gamba. Pickups TAV Sitar. Norte de la India. Pikups TAV

Con esta alternativa puedes electrificar cualquier instrumento musical moderno, antiguo, medieval, barroco, oriental, etc. La única condición, tal como hemos comentado, es que el puente sea móvil. Para realizar un modelo "Custom Pro" necesitamos:

  1. Una foto del instrumento.
  2. Dimensiones de los pies del puente.
  3. Longitud del cable del pickup hasta el conector de salida adherido en el instrumento.
Los precios y condiciones de venta de las pastillas "custom" son similares a los ofrecidos por los modelos standard con la ventaja adicional de ser sensores especialmente adaptados a las peculiaridades de un instrumento en particular, sea éste un sitar, viola, viola de gamba, violonchelo, contrabajo u otros. Como ejemplo, presentamos en esta página tres modelos.

Pastillas pickup a medida para el violonchelo y contrabajo
Fijación del sensor debajo del puente, al lado de su pie izquierda (mirando el instrumento de frente) por pestalla extrafina de latón de 0,2mm de espesor. Por lo tanto, sin necesidad de utilizar cinta adhesiva doble cara. Salida por cable cuyo conector se fija, tal como es habitual, sobre el cordal con VELCRO. Con estos modelos no es necesario, en absoluto, retocar el puente del instrumento.
TAV Pickups - Pastilla contrabajo TB38/CBC

TB38/CHC. Violonchelo.
Superficie de apoyo: para el pie izquierdo del puente: según especificaciones del cliente.
Impedancia eléctrica: 12K ohmios aprox. (1Khz).
Cable pickup: según especificaciones del cliente más cable blindado 3m. con RCA y jack 1/4".
Acabado: negro con pestaña de latón.

TB38/CBC. Contrabajo.
Superficie de apoyo para el pie izquierdo del puente: según especificaciones del cliente.
Impedancia eléctrica: 15K ohmios aprox. (1Khz).
Cable pickup: según especificaciones del cliente más cable blindado 3m. con RCA y jack 1/4".
Acabado: negro con pestaña de latón.

Pastilla pickup para el sitar y similares
La pastilla se fija debajo del puente, al lado de su pie derecho (mirando el instrumento de frente) mediante un finísima pestaña de latón de 0,2mm. de grosor, lo cual, hace innecesario la utilización de cintas adhesivas o retoques en el puente.

TB38/Custom. Sitar.
Superficie de apoyo: para el pie derecho del puente según especificaciones del cliente.
Impedancia eléctrica: 12K a 18K ohmios aprox. (1Khz).
Conexión pickup: según especificaciones del cliente más cable blindado 3m. con RCA y jack 1/4".
Acabado: Negro con pestaña de latón.

La corrección mecánica de la respuesta de frecuencia
En nuestros diseños, la base de la transducción es el titanato de bario. Las gráficas que presentamos a continuación nos muestran que, en una cerámica más sustrato de tamaño medio, Resonancias en la cerámica sin corregir reflejadas en la impedancia eléctrica al margen de pequeñas resonancias bastante débiles en la parte superior del espectro de audio, fáciles de corregir, aparecen, también, una o dos fuertes resonancias y sus correspondientes antirresonancias con un alto factor Q en la zona de las medias frecuencias. En la gráfica de impedancia adjunta pueden observarse estas resonancias y antiresonancias reflejadas en la parte eléctrica de una típica cerámica vibrando en el aire sin soporte ni amortiguamiento mecánico.
Estas resonancias aparecen, también, en la curva de respuesta, un tanto desplazadas según el tipo de soporte utilizado para obtener la gráfica imposibilitando su utilización en el campo musical, tal como podemos ver en la siguiente curva de respuesta.

Respuesta de frecuencia no admisible para la Música
¡Respuesta no admisible para la Música!

Para realizar la medición anterior, no hemos aplicado ninguna técnica de amortiguamiento o corrección. Las curvas fueron realizadas con un analizador de espectros y barrido logarítmico ajustando su ancho de banda de 50Hz a 15KHz.
Realizando un diseño con las adecuadas medidas y escogiendo los materiales pertinentes, tanto para el elemento activo como, también, para el sustrato, además de utilizar un sistema de amortiguamiento adecuado, podimos desplazar y/o atenuar las resonancias para conseguir una excelente respuesta de frecuencia. La gráfica siguiente nos muestra la curva de respuesta de nuestro pickup, una vez montado en su habitáculo y corregidas sus resonancias propias. Es una curva totalmente apta para utilizar con fines musicales profesionales.

TB38 TAV pickup. Respuesta de frecuencia admisible para la Música
¡Respuesta correcta para la Música!


Historia TB38 violín y viola
Historia TB38 chelo y contrabajo

Para saber más...
Si lo deseas, puedes utilizar nuestro formulario de contacto para consultarnos cualquier asunto relacionado con nuestros pickups en particular y la electrificación de instrumentos musicales en general.
